GY6-125 Moto-zuzengailua

GY6-125 Motorcycle Rectifier, zuzentzaile erregulatzailea ere deitzen zaio, motorraren elikadura-sistemaren "potentzia zentroa" da, elikadura-hornidura triangelu-sistema bat osatuz motor magnetikoarekin eta bateriarekin batera. Bere funtzio nagusiak bi zati nagusitan islatzen dira:

Zuzenketa bihurketa:

Motor magnetikoaren funtzionamenduak sortzen duen korronte alternoak (AC) korrontearen noranzkoan aldizkako aldaketak eta tentsio-fluktuazio handien ezaugarriak ditu, zeinak ezin baititu ontziko ekipoei zuzenean hornitu energia. GY6-125 Motorcycle Rectifier-ek zubi-zuzengailu-zirkuitu bat du, zeinak uhin sinu-uhina AC norabide bakarreko pultsazio DC bihurtzen du lau diodoen norabide bakarreko kondukzio-ezaugarrien bidez. Prozesu hau korrontearentzat "norabide bakarreko balbula" bat jartzea bezalakoa da, korrontea beti noranzko berdinean joango dela ziurtatuz. 50 Hz-ko AC potentzia hartuz adibide gisa, zuzenketa egin ondoren, segundoko 100 pultsazioko DC potentzia bat osatzen du, DC gailuetarako potentzia moldagarria eskaintzen duena, hala nola autoko audioa eta tresna panelak.

Tentsioaren egonkortze babesa:

Funtzionamendu baldintza desberdinetan, motorraren motor magnetikoaren irteerako tentsioak gorabehera handiak ditu. Inaktibo funtzionamenduan, tentsioa 12,5 V-tik behera jaitsi daiteke, bateriaren flotazio-karga-eskakizunak betetzea zailduz; Abiadura handian gidatzen duzunean, gailur tentsioa 100V-tik gorakoa izan daiteke, 12V-ko bateria baten segurtasun-tartetik goraino. GY6-125 Motorcycle Rectifier-ek irteerako tentsioa modu dinamikoan doitzen du PWM (Pulse Width Modulation) teknologiaren bidez. Tentsioak 14,8V-ko atalasea gainditzen duenean, berehala aktibatu shunt-zirkuitua gehiegizko potentzia askatzeko; Tentsioa 13,5 V-tik beherakoa denean, kargatzeko eraginkortasuna hobetzen da. Mekanismo honek berun-azido baterien plaken material aktiboa modu eraginkorrean babesten ez ezik, berun sulfatoaren kristalak eratzea saihesten du gehiegizko karga eta gorakadaren ondorioz, baina baita argien kolore tenperatura egonkorra eta pizte-bobinaren etengabeko pizte-energia ere bermatzen du. Aplikazio praktikoetan, tentsioa egonkortzeko funtzio honek bonbillen bizitza hiru aldiz baino gehiago luza dezake eta txinparta pizteko arrakasta-tasa % 99,8ra igo daiteke.

Osagai honek bateriaren iraupenari eragiten dio zuzenean (adibidez, YTX9-BS bateriaren karga eta deskarga babesari) eta argiztapen eta pizteko sistemaren egonkortasunari, eta desplazamendu txikiko scooterren osagai elektriko nagusia da. Bere errendimenduak zuzenean eragiten du ibilgailuaren sistema elektrikoaren iraunkortasunean - kalitate handiko zuzengailuek bateria-zikloen kopurua % 40 handitu dezakete eta tentsio anormalek eragindako hutsegite elektronikoen intzidentzia % 65 baino gehiago murrizten dute.

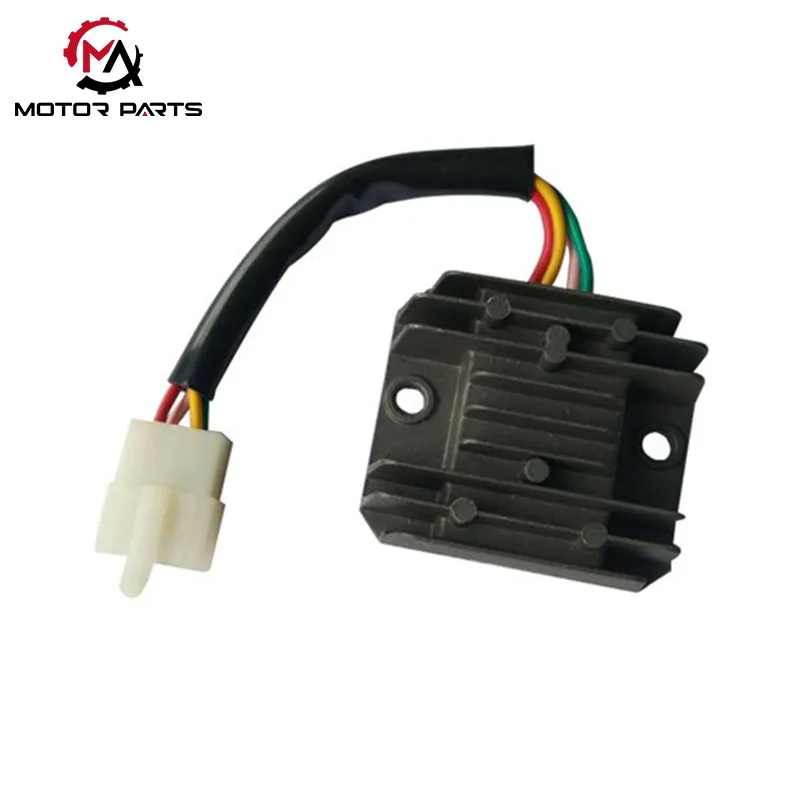

GY6 125 zuzengailua 4 hari monofasiko mota (oinarrizko eredua)

Egitura-ezaugarriak: 4 hari 4 pin diseinua hartuta, 2 AC sarrera-lerro (horia/arrosa edo zuria/horia), 1 DC irteera-lerro (gorria) eta 1 lurrerako hari (berdea), bero-hustugailua duen aluminio fundiziozko kaxa batean itxita eta hezetasuna saihesteko epoxi erretxinaz zigilatua.

Tentsioa egonkortzeko printzipioa: zirkuitu laburreko mozketa tentsioa egonkortzeko teknologia hartzen da. Tentsioak estandarra gainditzen duenean, tentsioa zirkuitulabur-ihesaren bidez kontrolatzen da. Egitura sinplea da, kostua baxua eta oinarrizko GY6 125 modelorako egokia da (esate baterako, scooter arruntak).

Core parametroak: AC sarrerako tentsioa 20-60V, kargatzeko irteerako korrontea 0-4A, funtzionamendu-tenperatura-tartea -20 ºC eta 60 ºC artean.

Eguneroko mantentze-tabuak

Debekatuta dago zuzengailuak bateriarik gabe erabiltzea, bestela tentsio altuak ekipo elektrikoak apurtuko ditu;

Aldian-aldian garbitu bero-husketagailuko hautsa, iraupen luzea saihesteko (gehiegizko karga-karga eragin dezakeena);

LED faroak eta beste ekipo batzuk berritzean, irteerako korronte handiagoa duen (≥ 6A) zuzengailu bat aukeratu behar da gainkarga kalteak saihesteko.

Produktuaren parametroa:

Zeintzuk dira Max Trading-ek ekoitzitako zuzengailuen abantailak?

Tentsio-egonkortasuna: begizta itxiko feedback-a kontrolatzeko teknologia erabiliz, irteerako tentsioa zehaztasunez blokeatzen da 13,8V ~ 14,4V-ko barruti osasuntsuaren barruan, bateria gainkargatzea eta buldinga saihestuz, ± 0,2V-ko benetako gorabeherekin;

Korronte egonkorra: gainkorrontearen babes-zirkuitu batean eraikia, karga handiko eszenatokietarako egokia, non faroak eta GPSa aldi berean pizten diren. 18A-ko korronte nominalak aldaketa-behar gehienak ase ditzake;

Bero xahutze egonkorra: aluminiozko aleaziozko hegatsaren diseinuak % 60an hobetzen du beroa xahutzeko eraginkortasuna, eta maskorrak 48 ℃ baino ez ditu iristen 3 orduz etengabeko funtzionamenduaren ondoren 45 ℃ ingurunean, 70 ℃ segurtasun-atalasearen oso azpitik.

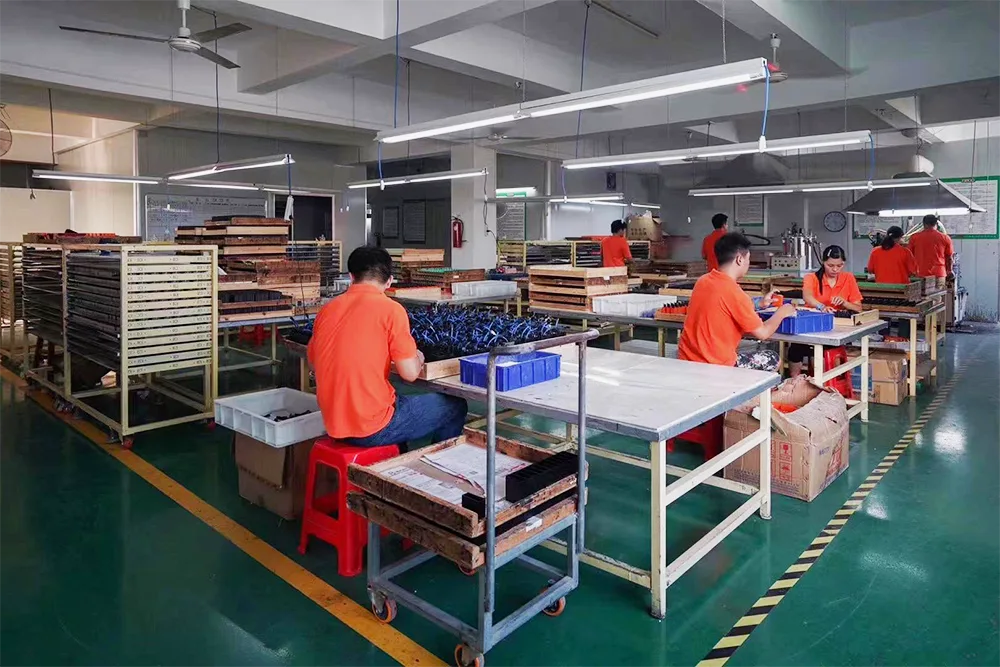

Gure fabrika
